回转支承——三排滚柱式回转支承（13系列）

回转支承——三排滚柱式回转支承（13系列）

结构特点.性能.适用范围
　　三排滚柱式回转支承具有三个座圈上下及径向滚道各自分开，使得每一排滚柱的负载都能确切地加以确定，能够同时承受各种载荷，是四种产品中承载能力最大的一种，轴、径向尺寸都较大结构牢固，特别适用于要求较大直径的重型机械，如斗轮式挖掘机、轮式起重机、船用起重机、钢包回转及大吨位汽车起重机等机械上。

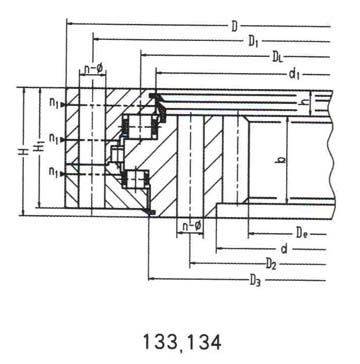

序号	基本型号			外形尺寸			安装尺寸						结构尺寸			齿轮参数			外齿参数		内齿参数		重量 kg
	无齿式	外齿式	内齿式	D	d	H	D1	D2	n	通孔	螺蚊孔		n1	H1	h	b	x	m	De	Z	De	Z
										0型	1,2,3型
										φ	φ	T
1	130.25.500	131.25.500	133.25.500	634	366	148	598	402	24	18	M16	32	4	138	32	80	+0.5	5	664	130	337	68	224
		132.25.500	134.25.500															6	664.8	108	338.4	57
2	130.25.560	131.25.560	133.25.560	694	426	148	658	462	24	18	M16	32	4	138	32	80	+0.5	5	724	142	397	80	240
		132.25.560	134.25.560															6	724.8	118	398.4	67
3	130.25.630	131.25.630	133.25.630	764	496	148	728	532	28	18	M16	32	4	138	32	80	+0.5	6	808.8	132	458.4	77	270
		132.25.630	134.25.630															8	806.4	98	459.2	58
4	130.25.710	131.25.710	133.25.710	844	576	148	808	612	28	18	M16	32	4	138	32	80	+0.5	6	886.8	145	536.4	90	300
		132.25.710	134.25.710															8	886.4	108	539.2	68
5	130.32.800	131.32.800	133.32.800	964	636	182	920	680	36	22	M20	40	4	172	40	120	+0.5	8	1006.4	123	595.2	75	500
		132.32.800	134.32.800															10	1008	98	594	60
6	130.32.900	131.32.900	133.32.900	1064	736	182	1020	780	36	22	M20	40	4	172	40	120	+0.5	8	1102.4	135	691.2	87	600
		132.32.900	134.32.900															10	1108	108	694	70
7	130.32.1000	131.32.1000	133.32.1000	1164	836	182	1120	880	40	22	M20	40	5	172	40	120	+0.5	10	1218	119	784	79	680
		132.32.1000	134.32.1000															12	1221.6	99	784.8	66
8	130.32.1120	131.32.1120	133.32.1120	1284	956	182	1240	1000	40	22	M20	40	5	172	40	120	+0.5	10	1338	131	904	91	820
		132.32.1120	134.32.1120															12	1341.6	109	904.8	76
9	130.40.1250	131.40.1250	133.40.1250	1445	1055	220	1393	1107	45	26	M24	48	5	210	50	150	+0.5	12	1509.6	123	988.8	83	1200
		132.40.1250	134.40.1250															14	1509.2	105	985.6	71
10	130.40.1400	131.40.1400	133.40.1400	1595	1205	220	1543	1257	45	26	M24	48	5	210	50	150	+0.5	12	1665.6	136	1144.8	96	1300
		132.40.1400	134.40.1400															14	1663.2	116	1139.6	82
11	130.40.1600	131.40.1600	133.40.1600	1795	1405	220	1743	1457	48	26	M24	48	6	210	50	150	+0.5	14	1873.2	131	1335.6	96	1520
		132.40.1600	134.40.1600															16	1868.8	114	1334.4	84
12	130.40.1800	131.40.1800	133.40.1800	1995	1605	220	1943	1657	48	26	M24	48	6	210	50	150	+0.5	14	2069.2	145	1531.6	110	1750
		132.40.1800	134.40.1800															16	2076.8	127	1526.4	96
13	130.45.2000	131.45.2000	133.45.2000	2221	1779	231	2155	1845	60	33	M30	60	6	219	54	160	+0.5	16	2300.8	141	1702.4	107	2400
		132.45.2000	134.45.2000															18	2300.4	125	1699.2	95
14	130.45.2240	131.45.2240	133.45.2240	2461	2019	231	2395	2085	60	33	M30	60	6	219	54	160	+0.5	16	2556.8	157	1926.4	121	2700
		132.45.2240	134.45.2240															18	2552.4	139	1933.2	108
15	130.45.2500	131.45.2500	133.45.2500	2721	2279	231	2655	2345	72	33	M30	60	8	219	54	160	+0.5	18	2822.4	154	2185.2	122	3000
		132.45.2500	134.45.2500															20	2816	138	2188	110
16	130.45.2800	131.45.2800	133.45.2800	3021	2579	231	2955	2645	72	33	M30	60	8	219	54	160	+0.5	18	3110.4	170	2491.2	139	3400
		132.45.2800	134.45.2800															20	3116	153	2488	125

资料提供：江苏汇丰光电研究所－－汇丰回转支承
